2D és 3D Modellezés RGB Kamerával
Drónos felmérésből CAD-kompatibilis modell – pár nap alatt
Mit Kínálunk
Épületekről, telephelyekről, építkezésekről, műemlékekről készítünk fotogrammetriai 2D ortofotót és 3D modellt. Pontos, mérhető, exportálható.
Georeferált ortofotó
Méretarányos felülnézeti kép a területről, GIS-rendszerekhez (QGIS, ArcGIS) közvetlenül használható.
Sűrű pontfelhő (LAS)
Több tízmillió pontos 3D pontfelhő, ami minden részletet rögzít. Importálható CAD, BIM, GIS szoftverbe.
Textúrázott 3D modell
Háromszög-hálós (mesh) modell valós fotótextúrával. OBJ/PLY/FBX export, prezentáció és VR célokra is.
Mérések és metszetek
Hossz, magasság, terület, térfogat mérése a modellen. Tetszőleges helyen metszet vágható.
Hogyan Zajlik a Munka?
Lépésről lépésre – nem improvizáció, hanem mérnöki precizitás
1. Helyszínbejárás és célmeghatározás
Egyeztetjük, mire kell a modell (BIM, marketing, geodézia, kárfelmérés stb.) — ez határozza meg a kívánt pontosságot, a kimeneti formátumot és a feldolgozási prioritásokat.
2. Ground Control Point-ok kihelyezése
RTK pontossághoz 4-8 db földi kontrollpontot helyezünk ki és geodéziai GNSS-szel bemérjük őket. Ez ad cm-pontos abszolút georeferenciát az egész modellnek.
3. Fotogrammetriai repülés
Automatizált útvonal 70-80%-os átfedéssel — egy átlagos 1 hektáros területet ~15 percben, egy 50 m-es épületet körülbelül 200-400 fotóval rögzítünk minden szögből.
4. Fotogrammetriai rekonstrukció
Pix4Dmapper / Agisoft Metashape / RealityCapture szoftverrel a fotókból sűrű pontfelhőt, mesh-t, textúrát és ortofotót generálunk. Tipikusan 3-7 munkanap.
5. Modell-átadás
Letölthető fájlokban (OBJ/PLY/LAS/GeoTIFF), opcionálisan interaktív 3D web-viewer linkkel (Sketchfab vagy egyedi). Mindezt a megrendelt szoftver-formátumokban.

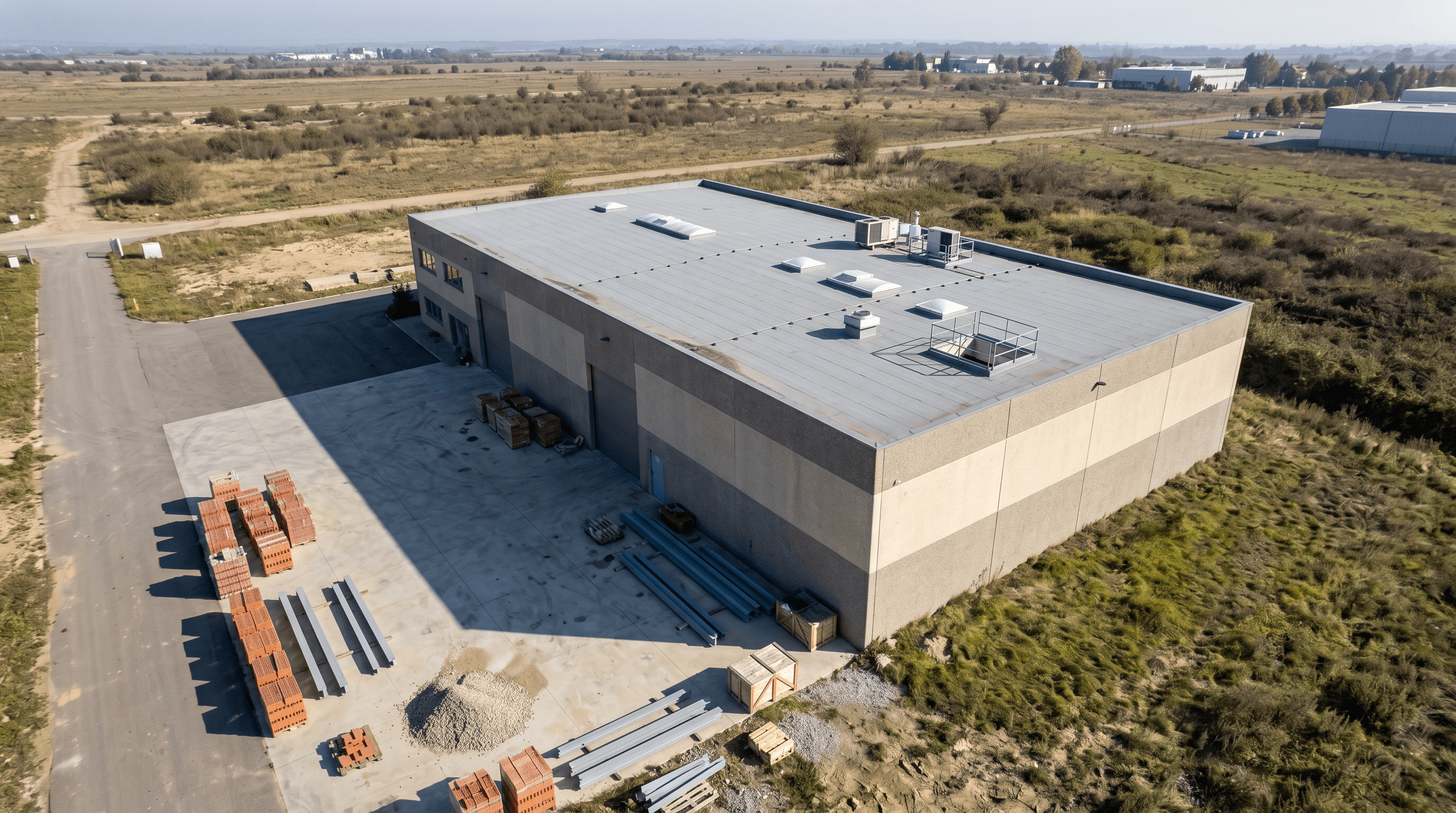

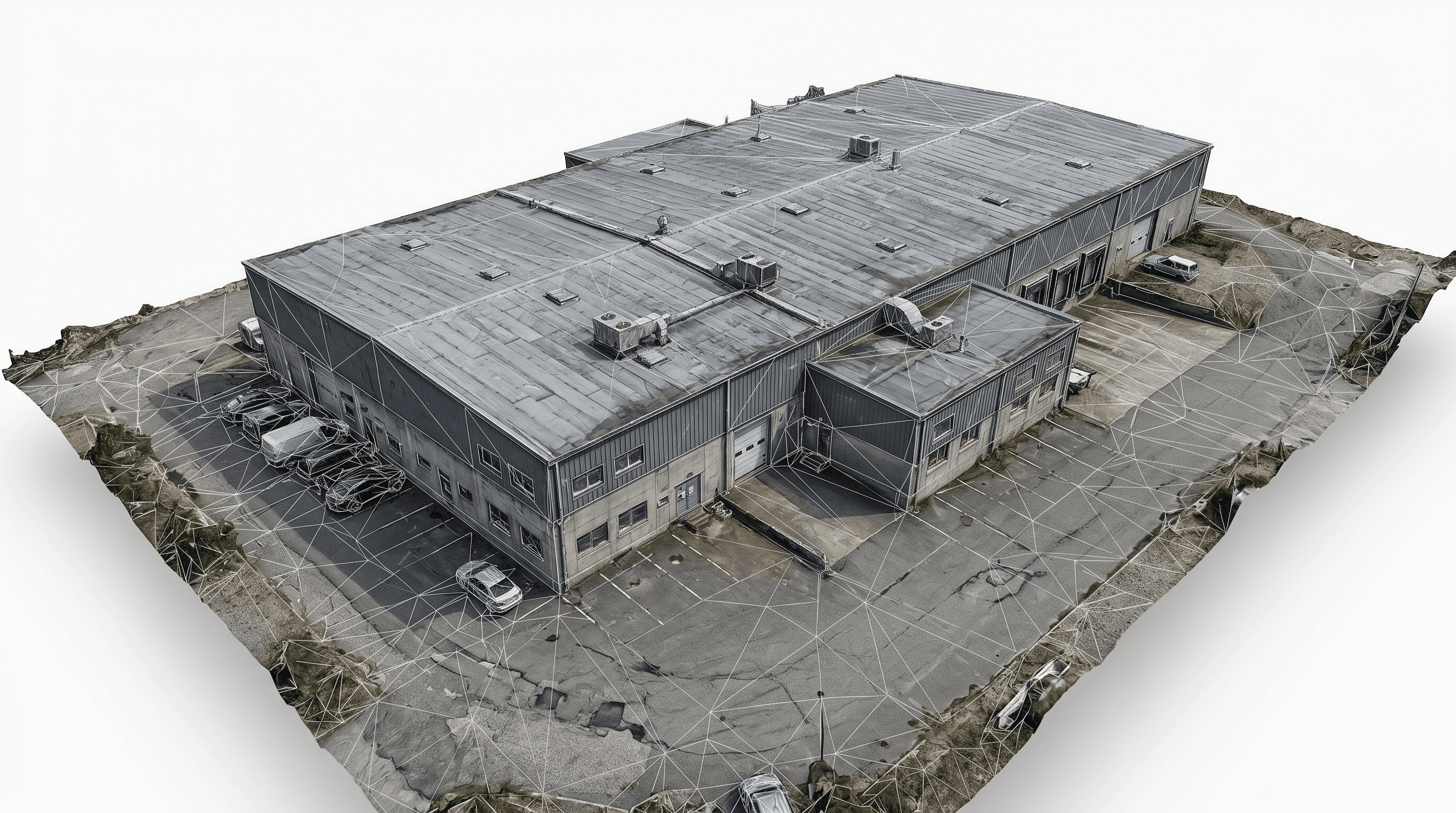

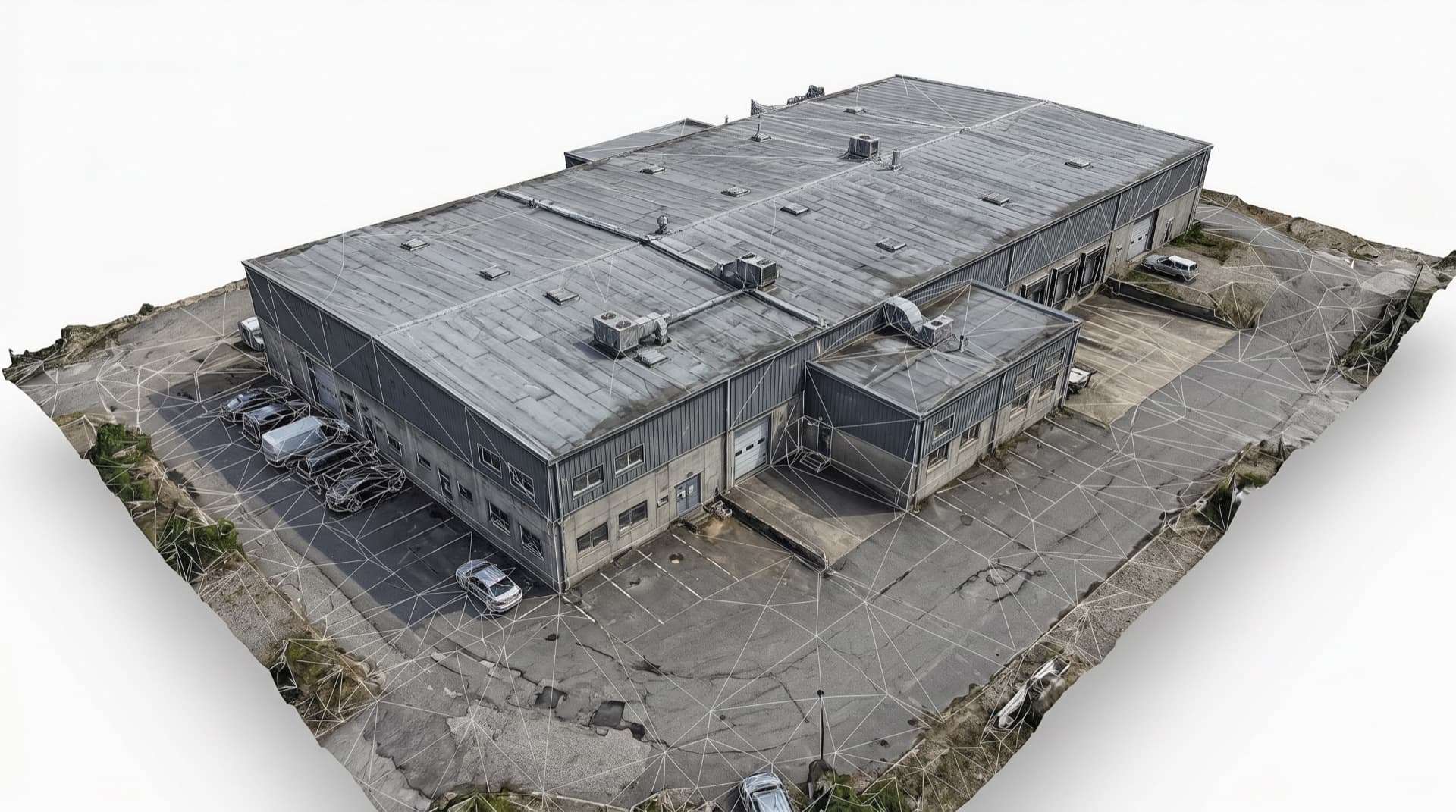

Nyers drón felvétel vs. Textúrázott 3D modell
Húzd a csúszkát: balra a drón által készített nyers RGB légifelvétel egy építkezésről – jobbra ugyanaz a terület és épület fotogrammetriával rekonstruált, textúrázott 3D modellként. Ez a végeredmény: bejárható, mérhető, exportálható.
Miért Drónnal?
A fotogrammetria a fényképekből történő mérés tudománya. Mi drónnal készítünk több száz fotót egy adott objektumról vagy területről, majd szoftveresen rekonstruáljuk belőle a 3D modellt. Az eredmény: precíz, méretarányos digitális mása a valóságnak – épületek, építkezések, ipari telephelyek, parkok, vagy akár teljes települések. Az így létrejött modellből generálható ortofotó, magassági modell, metszet, BIM input, vagy egyszerűen csak egy interaktív 3D nézet a megrendelőnek.
Milyen Drónnal Dolgozunk?
Ipari kategóriás eszközök – ez nem hobbidrónnal végzett munka

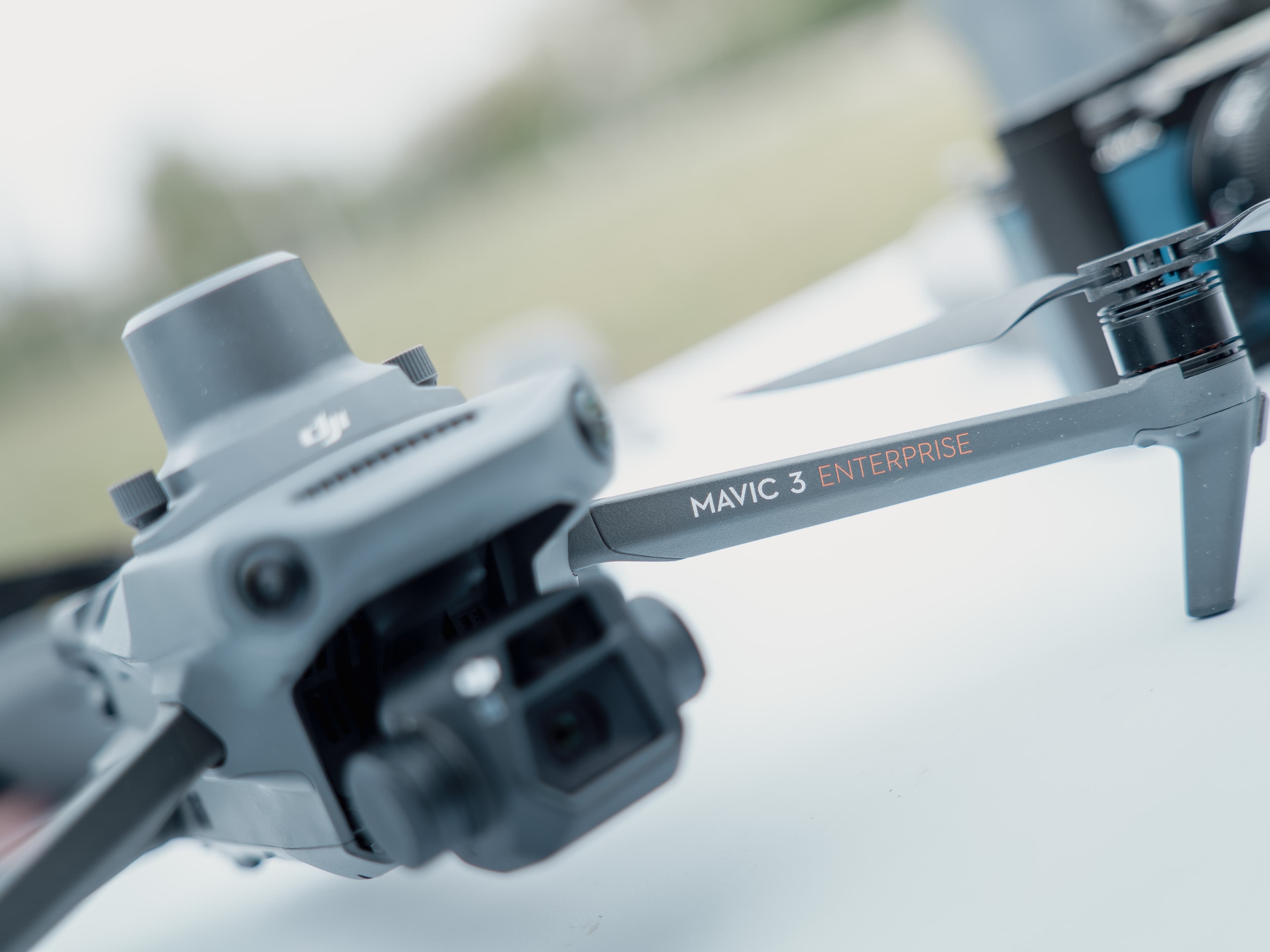

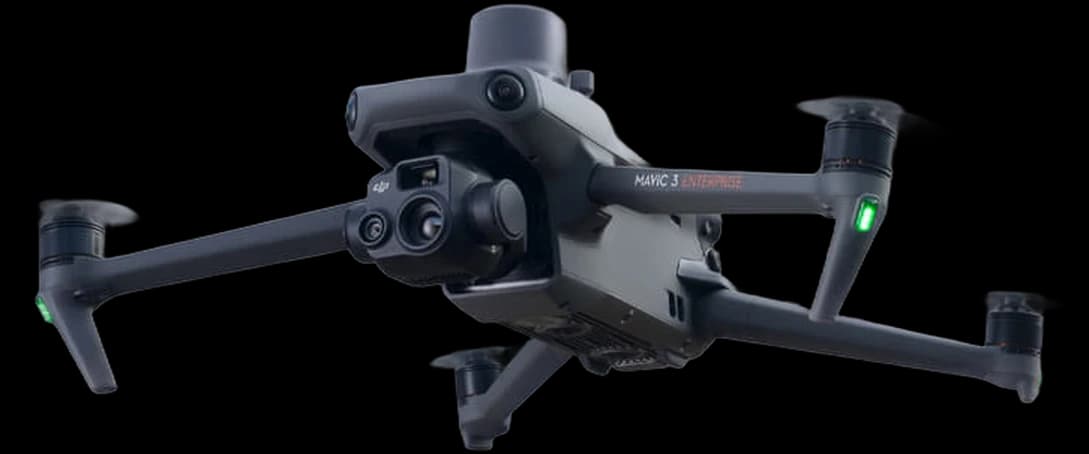

DJI Mavic 3 Enterprise (RTK)
Mapping & fotogrammetria
A fotogrammetriai munkára ez a leggyakoribb választás: 4/3 CMOS, mechanikus zár (motion blur nélkül), RTK modul a centiméter-pontossághoz, 45 perc repülési idő. Egy átlagos napunk 6-10 hektár sűrű 3D rekonstrukció.
DJI Matrice 350 RTK (referenciás projekteknél)
Ipari fotogrammetria
Nagyobb projekteknél (komplex telephelyek, ipari létesítmények) ezt a robusztusabb platformot használjuk. IP55, 55 perc repülési idő, 4-szenzoros payload — több angle, több részlet.
Ground Control Points + Geodéziai GNSS
Cm-pontos georeferencia
RTK önmagában nem elég nagy projekteknél — földi kontrollpontok geodéziai bemérésével érünk el 1-3 cm horizontális és 2-5 cm vertikális pontosságot.
Mire Használható a Gyakorlatban?
Több iparág, több konkrét feladat — egyetlen drónos felmérésből
BIM-input & projekt-haladás dokumentálása
Havi/heti 3D modell az építkezésről, közvetlen import Revit / Civil 3D / Navisworks szoftverbe. Terv vs. valóság összevetés, anyagmozgatás követés, kollíziók detektálása.
Cm-pontosságú helyszínrajz
Hagyományos geodéziai felmérés helyett — egy 5 ha-os terület 3 nap helyett fél nap. Tervezéshez használható alappont, lejtés- és vízelvezetés-tervezéshez.
Digitális archiválás
Műemlékek, romok, ipartörténeti épületek pontos 3D rögzítése. Restauráláshoz, kutatáshoz, oktatáshoz. Ha az eredeti megsemmisül, a digitális modell megmarad.
Virtuális séta és prezentáció
Interaktív 3D modell, amit ügyfél a böngészőben körbeforgathat, fly-through animáció prezentációhoz. Sokkal hatásosabb, mint statikus fotók.
Káresemény-felmérés
Viharkár, tűzkár, árvíz után a teljes terület objektív, mérhető rögzítése. Perdöntő dokumentáció biztosítási eljáráshoz, később sem változtatható.
Ásatás-dokumentáció
Ásatási rétegenkénti pontos 3D rögzítés. Minden réteg digitálisan megőrizve, kvantitatív elemezhető, publikációkhoz illusztrálható.
Mit Kapsz Pontosan a Felmérés Végén?
Standard formátumok, közvetlenül a meglévő szoftverekbe importálható
Ortofotó
.tif (GeoTIFF)Georeferált, méretarányos felülnézeti kép. Centiméteres GSD-vel, közvetlenül GIS / CAD szoftverekbe.
Kompatibilis szoftverek
Pontfelhő
.las / .lazTöbb tízmillió 3D pont a teljes objektumról. RGB-textúrázott, georeferált. Mérhetők belőle keresztmetszetek, térfogatok, magasságok.
Kompatibilis szoftverek
Textúrázott 3D mesh
.obj / .ply / .fbxHáromszöghálós felületi modell fotótextúrával. Általános 3D szoftverekben szerkeszthető, renderelhető.
Kompatibilis szoftverek
BIM-kompatibilis modell
.rcs / .rcp / .ifcAutodesk ReCap formátum vagy IFC – közvetlenül importálható Revit, Civil 3D, Navisworks rendszerekbe.
Kompatibilis szoftverek
DSM / DTM digitális magassági modell
.tif (raster)Magassági raster GIS-szoftverekhez. Lejtés-térkép, vízelvezetés-tervezés, kontúrvonalak generálásához.
Kompatibilis szoftverek
Interaktív web-viewer
URL linkSketchfab vagy egyedi 3D web-viewer link, amit ügyfeleknek küldhetsz. Böngészőben forgatható, mérhető, megjegyzésekkel ellátható.
Kompatibilis szoftverek
A Munka Gyakorlatban
Néhány referenciakép a végzett szolgáltatásokról
Gyakran Ismételt Kérdések
RTK-modullal és megfelelő ground control point-okkal 1-3 cm horizontális és 2-5 cm vertikális pontosság érhető el. Egyszerűbb felmérésnél (csak GPS) 5-15 cm jellemző. A pontosság a célhoz mérten választható – pontosabb felmérés drágább, mert több földi mérőpont kell.
Egy átlagos építkezés vagy ipari telephely (5-10 hektár) felmérése 1 napon belül megvan. A feldolgozás további 3-7 munkanap. Komplex projekteknél (pl. nagy ipari park, város-rész) 2-3 hét.
Építőipari projekt-követés (BIM vs valóság), terv-szerinti előrehaladás dokumentálása, ingatlanmarketing (virtuális séta), műemlékvédelem, geodéziai alappont meghatározás, oktatás, perdöntő dokumentáció, biztosítási káresemények felmérése – sok más mellett.
Egyszerű 1-2 ha-os terület ortofotója 80-150 ezer Ft. 5-10 ha 3D modell RTK pontossággal 250-500 ezer Ft. Nagyobb projekteknél (50+ ha) testreszabott árajánlat, de jellemzően 8-15 ezer Ft/hektár.
Drónnal csak korlátozottan – nagy, üres ipari csarnokoknál igen, kisebb, zsúfolt belső tereknél földi LiDAR scanner javasolt, ami szintén szolgáltatásunk része lehet partnerünkön keresztül.
