Hőkamerás Drónos Monitoring
Amit szabad szemmel nem látsz – mi megmutatjuk
Mit Kínálunk
Radiometrikus hőkamerás drónos felmérés napelemekhez, homlokzatokhoz, ipari berendezésekhez és mezőgazdasághoz. Hot spot-okat, szigetelési hibákat, hűtési problémákat és vegetációs stresszt mutatunk ki.
Napelem termográfia
Hot spot-ok, cella-hibák, string-leállások, inverter problémák felismerése. Hibatáblázat + termo ortomozaik + karbantartási javaslatok.
Homlokzat- és tetőfelmérés
Hőhídak, szigetelési hibák, beázás, állványzat-problémák. Energiahatékonysági audit alapanyaga.
Ipari berendezések
Túlmelegedő motorok, elektromos csatlakozók, csapágyhibák, kazánok és kazánházak hőtérképezése.
Mezőgazdasági monitoring
Multispektrális szenzorral NDVI és vegetációs indexek a növényállomány egészségi állapotának felméréséhez – precíziós gazdálkodási döntéstámogatáshoz.
Hogyan Zajlik a Munka?
Lépésről lépésre – nem improvizáció, hanem mérnöki precizitás
1. Igényfelmérés és célmeghatározás
Egyeztetjük, mit szeretnél kimutatni: napelem-anomáliákat, homlokzat-szigetelést, mezőgazdasági vegetációs stresszt, ipari berendezéseket? Ez határozza meg a szenzort, az időpontot és a kimeneti formátumot.
2. Repüléstervezés + engedélyek
Megtervezzük az automatizált útvonalat (átfedés, GSD, idő), intézzük az engedélyeket (UAS Open / Specific kategória, légtér-koordináció).
3. Terepi hőkamerás felmérés
A megfelelő időablakban (napelemnél min. 600 W/m² napsugárzás) a Matrice 350 RTK + H20T felszáll, és lerepüli az útvonalat. Egy átlagos 5 MW-os napelempark ~3-5 órás munka.
4. Adatfeldolgozás és anomália-azonosítás
DJI Thermal Analysis Tool / Raptor Maps / Sitemark szoftverrel előállítjuk a termo ortomozaikot, azonosítjuk az anomáliákat (hot spot, cella-hiba, string-leállás), és minősítjük súlyosság szerint.
5. Szakmai jegyzőkönyv és átadás
PDF jegyzőkönyv hibatáblázattal, GPS-koordinátákkal, RGB+termo párhuzamos képekkel, kiértékelési javaslatokkal. Igény szerint Raptor Maps / Solar Monitor integráció.
Szabad szemmel vs. Hőkamerás felvétel

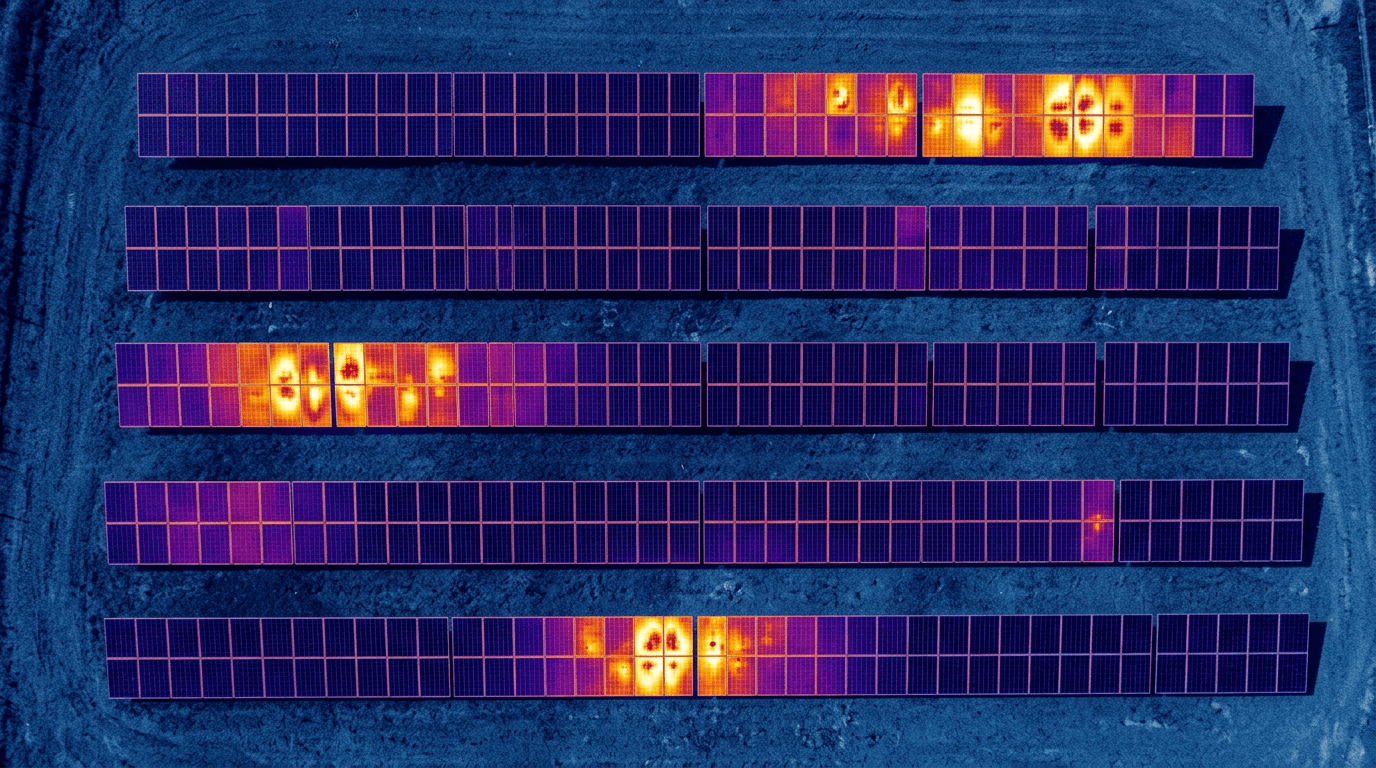

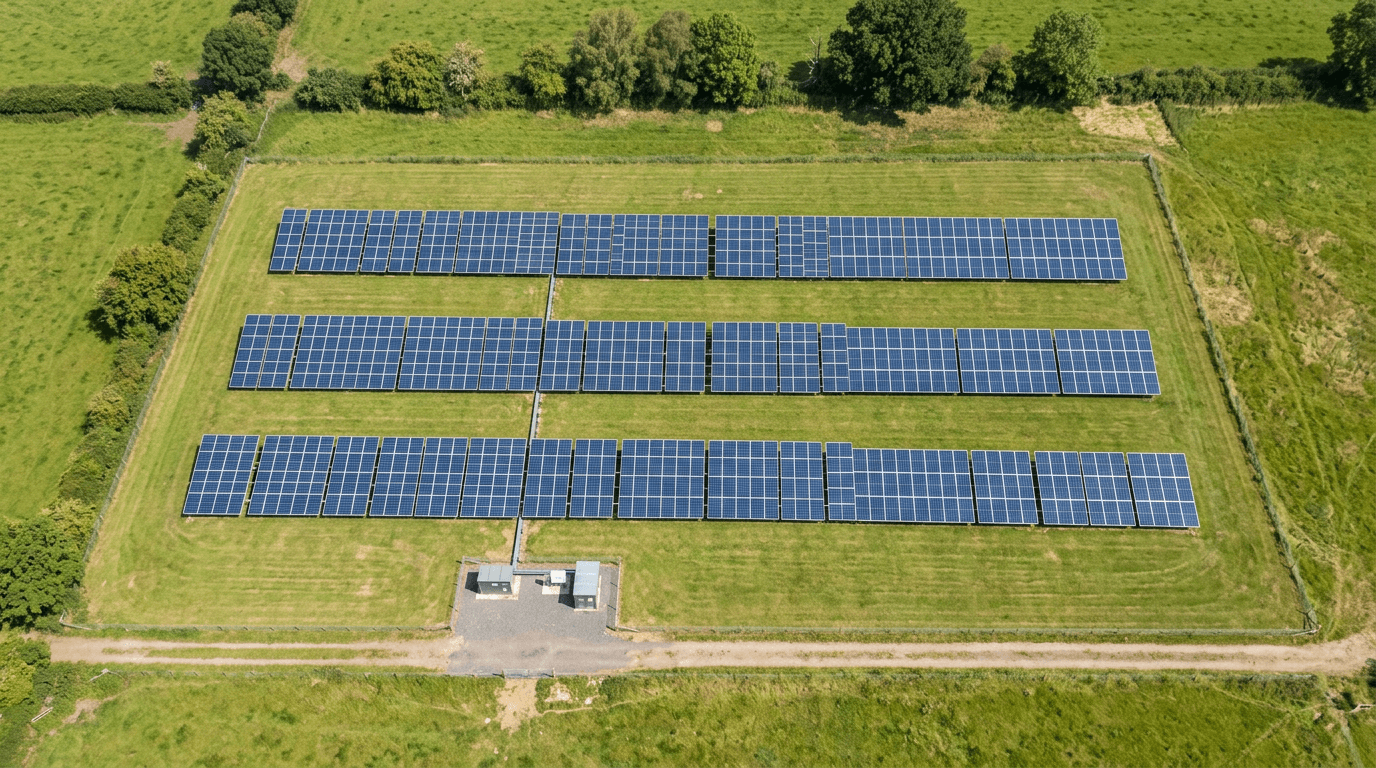

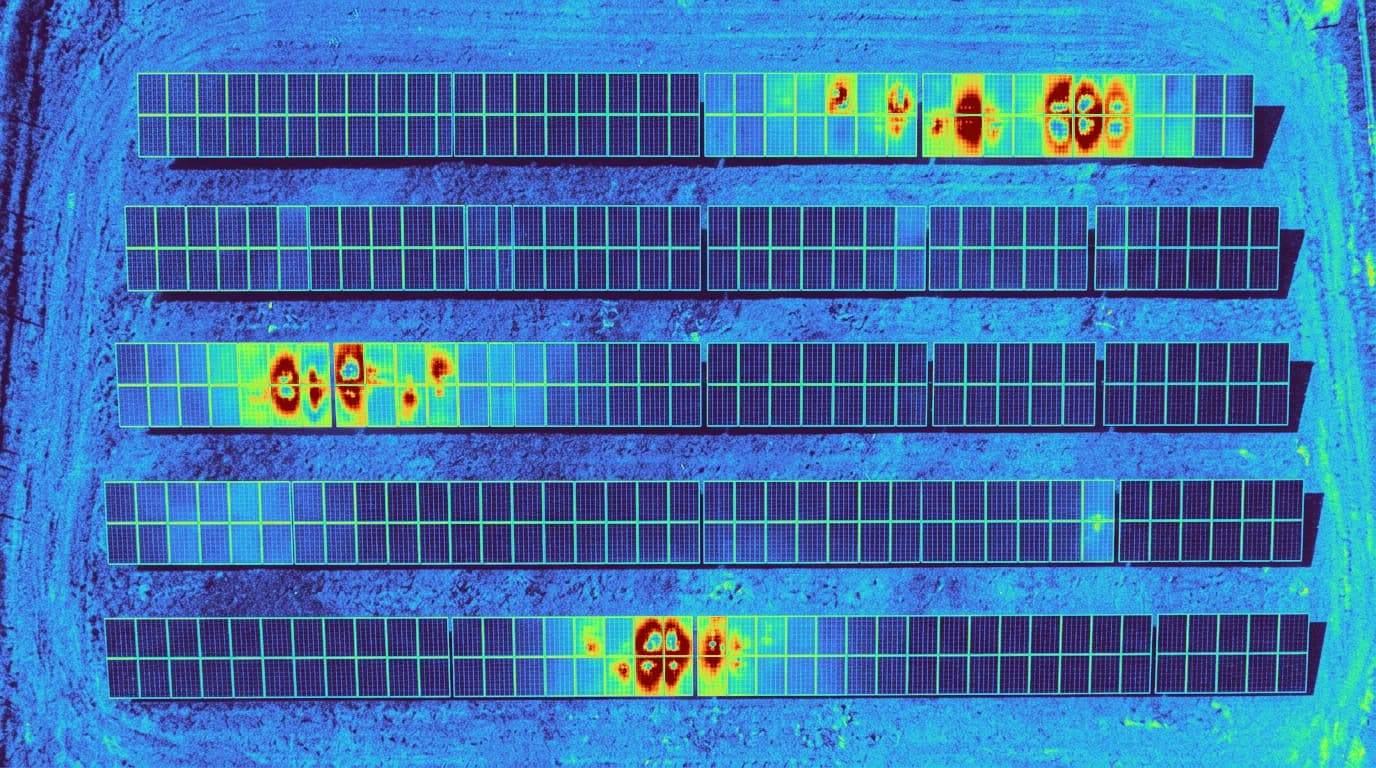

Húzd a csúszkát: balra egy normál RGB drónfelvétel egy napelemparkról – semmi szokatlan nem látszik. Jobbra ugyanaz a park hőkamerás (IR) képként – piros és narancs hot spotok mutatják a hibás cellákat és modulokat. Ezt szabad szemmel egyszerűen nem látnád.
Miért Drónnal?
A hőkamerás drón egy diagnosztikai eszköz, amellyel a szabad szemmel nem látható hibákat tárjuk fel. Ipari Zenmuse H20T (radiometrikus hőkamera, 640×512 felbontás) és multispektrális szenzorokkal dolgozunk – minden pixel hőmérsékleti adatot tartalmaz, így nemcsak a hibát azonosítjuk, hanem a pontos mértékét is. Egyetlen napos felmérésben akár 10 MW-os napelempark vagy egy teljes ipari telephely felmérhető – a hagyományos kézi módszerekhez képest töredékidő alatt.
Milyen Drónnal Dolgozunk?
Ipari kategóriás eszközök – ez nem hobbidrónnal végzett munka

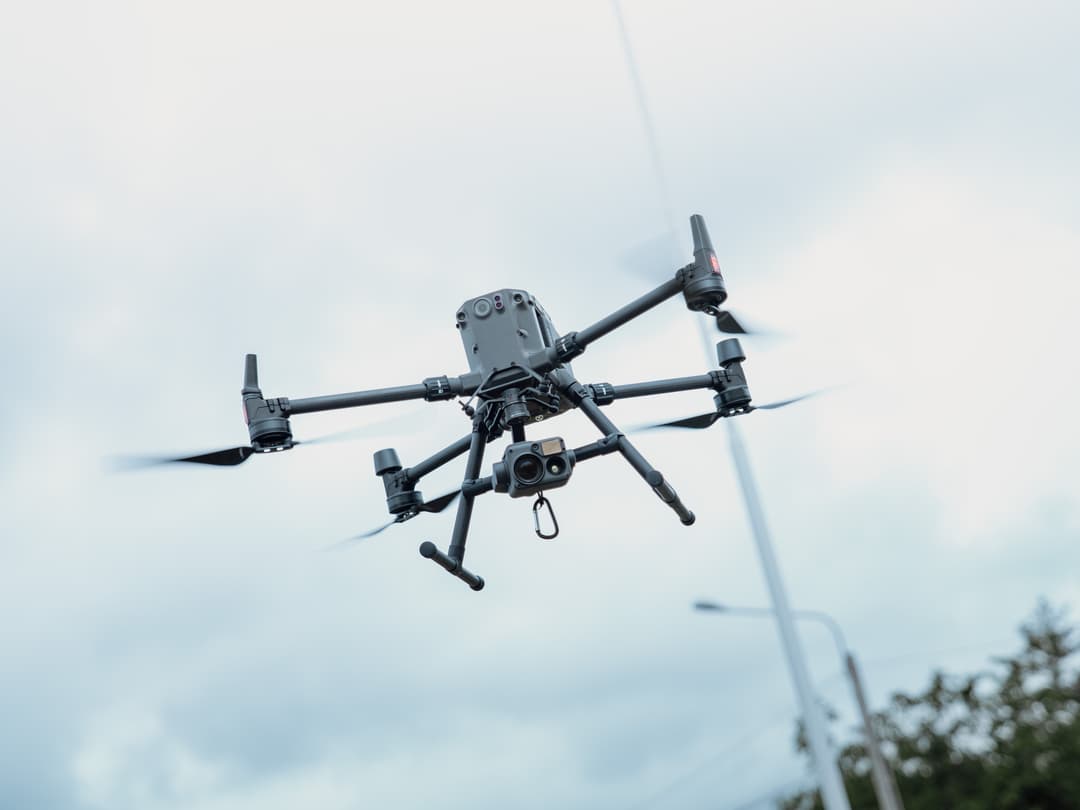

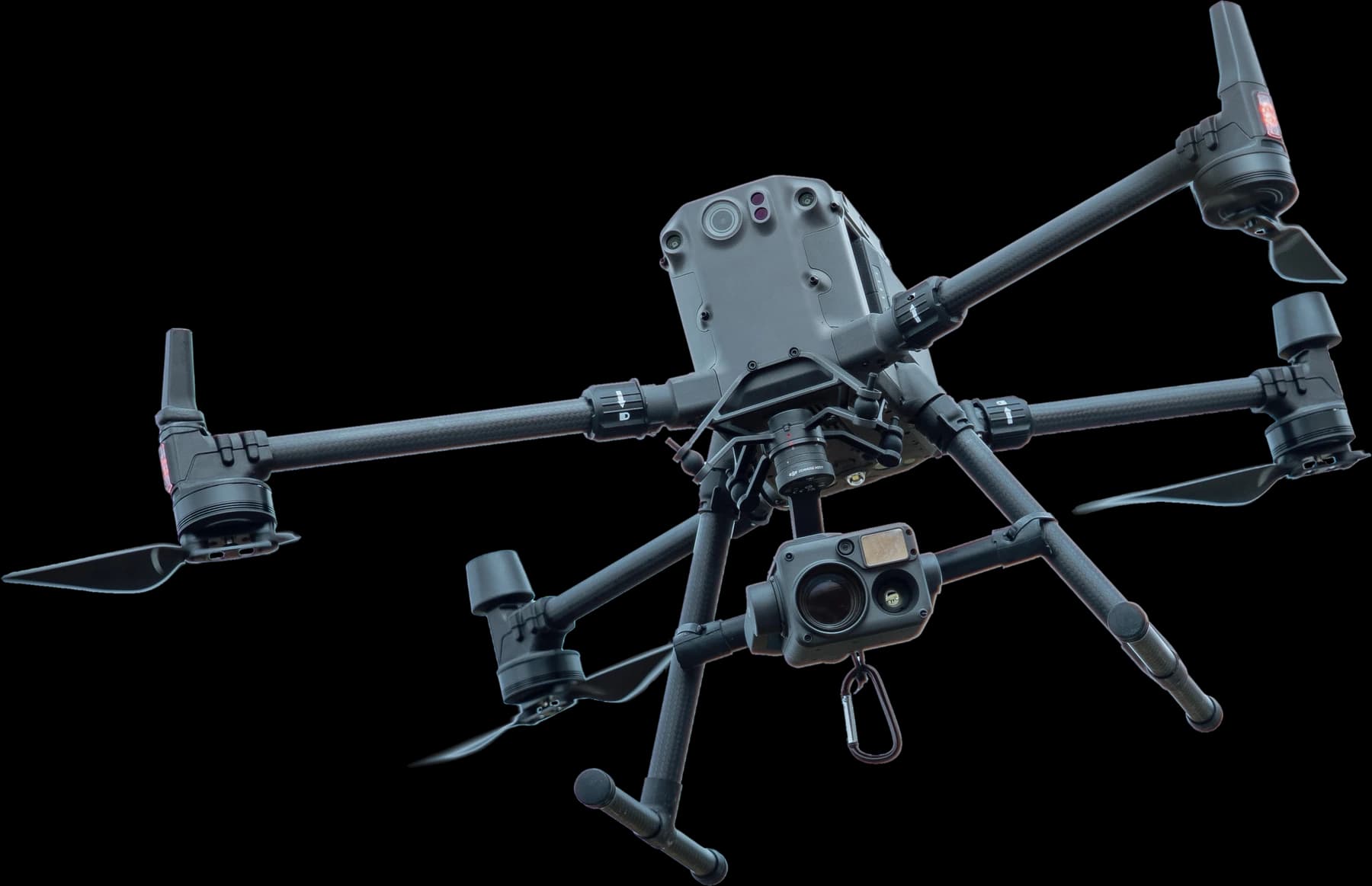

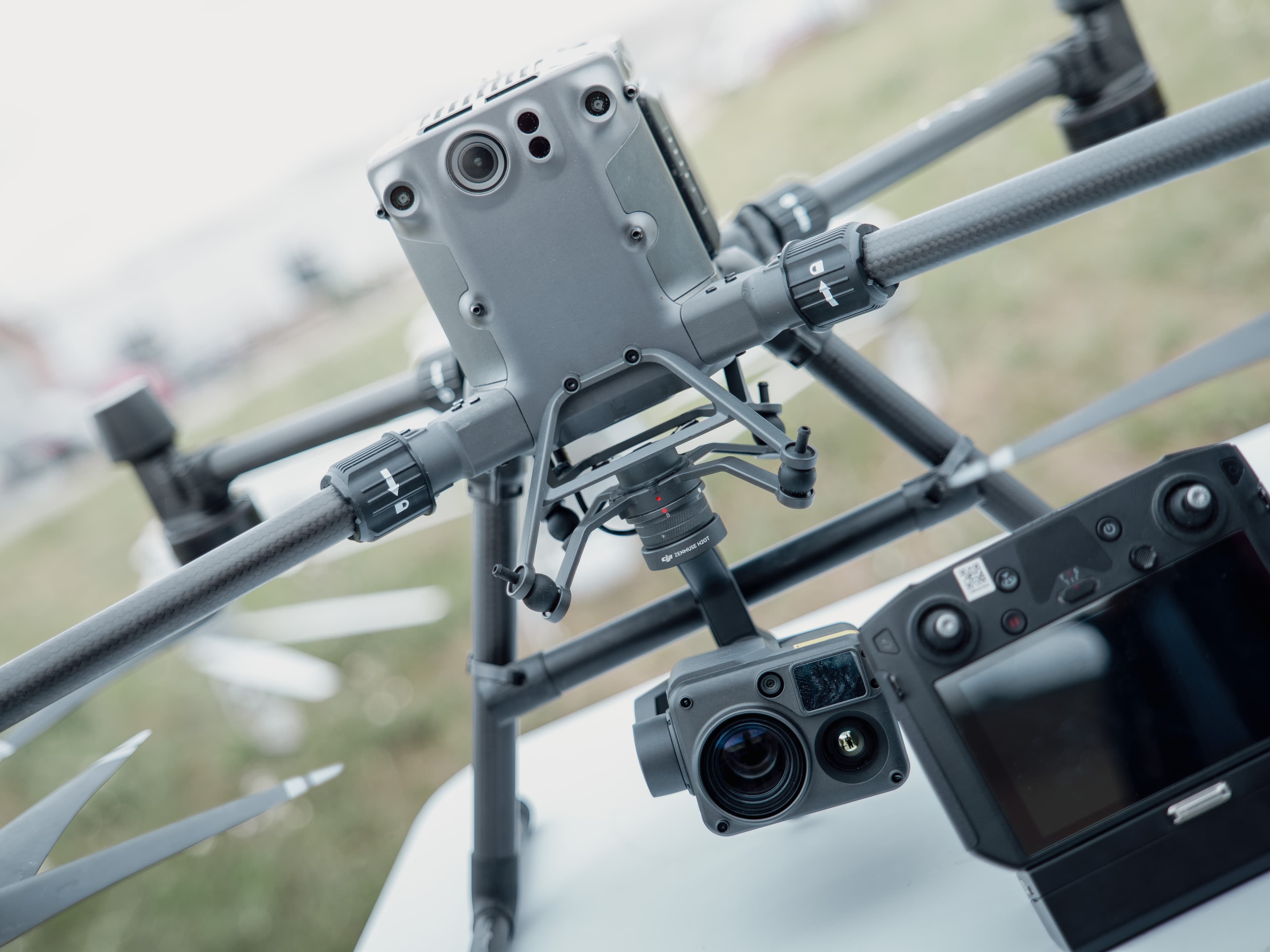

DJI Matrice 350 RTK + Zenmuse H20T
Radiometrikus hőkamera + zoom
Ipari platform 4-szenzoros payloaddal: 640×512 felbontású radiometrikus hőkamera, 20 MP zoom kamera (200× max), 12 MP wide RGB, és lézer távolságmérő. RTK cm-pontosságú geo-referenciához. 55 perc repülési idő, IP44 védettség – professzionális napelem termográfia, homlokzat- és épület-felmérés.
DJI Mavic 3 Multispectral (M3M)
Multispektrális mezőgazdasági monitoring
Mezőgazdasági NDVI és vegetációs indexek méréséhez. 20 MP RGB + 4 db multispektrális szenzor (zöld, vörös, vörös él, közeli infravörös). Sunlight sensor a kalibrációhoz. Ezzel mérjük a növényállomány egészségi állapotát precíziós gazdálkodáshoz.
Mire Használható a Gyakorlatban?
Több iparág, több konkrét feladat — egyetlen drónos felmérésből
Termográfia teljesítményvesztés-azonosításra
1 MW-tól 50+ MW-ig minden méretű naperőmű hatékony felmérése. Hot spot-ok, cella-hibák, string-leállások, inverter problémák cella-szinten beazonosítva, GPS-koordinátákkal.
Homlokzat- és tetőfelmérés
Energiahatékonysági audit alapanyaga: hőhídak, szigetelési hibák, beázás-pontok, tetőhibák. Régi panelházak felújítás-tervezéséhez kötelező.
Berendezések állapotvizsgálata
Túlmelegedő motorok, elektromos csatlakozók, csapágyhibák, kazánok hőtérképezése. Megelőző karbantartás alapja – mielőtt a meghibásodás bekövetkezne.
Multispektrális vegetációs felmérés
NDVI, NDRE indexek a növényállomány egészségi állapotának méréséhez. Vadkár, gyomosodás, tápanyaghiány felmérése zóna szinten – precíziós gazdálkodási döntéstámogatás.
Csőhálózati anomáliák
Padlófűtés-térképezés, távfűtési vezetékek szivárgásai, csőhálózat-anomáliák. A hőszigetelés-károk és vízkárok korai felderítése.
Termo-dokumentáció kárjelentéshez
Tűzkár, viharkár, beázás utáni objektív termo-felmérés a károk dokumentálásához – biztosítási eljáráshoz használható.
Mit Kapsz Pontosan a Felmérés Végén?
Standard formátumok, közvetlenül a meglévő szoftverekbe importálható
Termo ortomozaik
.tif (radiometrikus)Georeferált, pixelszintű hőmérséklet-adattal rendelkező TIFF. Bármely pontról leolvasható a tényleges hőmérséklet °C-ban.
Kompatibilis szoftverek
PDF szakmai jegyzőkönyv
.pdfVezetői összefoglaló: hibatáblázat súlyosság szerint, RGB+termo párhuzamos képek, GPS-koordináták, javasolt karbantartási lépések.
Kompatibilis szoftverek
Raptor Maps / Solar Monitor export
.json / .csvNaperőmű-specifikus formátum, közvetlen importálható ipari napelem-monitoring rendszerekbe.
Kompatibilis szoftverek
Anomália CSV
.csvStrukturált hibatáblázat: panel-azonosító, GPS-koordináta, hőmérséklet-különbség, anomália-típus, súlyosság.
Kompatibilis szoftverek
NDVI / multispektrális raster
.tif (GeoTIFF)Mezőgazdasági felméréshez: NDVI, NDRE, GNDVI indexek térképként, GIS-rendszerekhez.
Kompatibilis szoftverek
Online dashboard hozzáférés
URL linkIgény szerint interaktív web-dashboard, ahol az ügyfél böngészőből megnézheti a térképet és lekérdezheti az adott pontokat.
Kompatibilis szoftverek

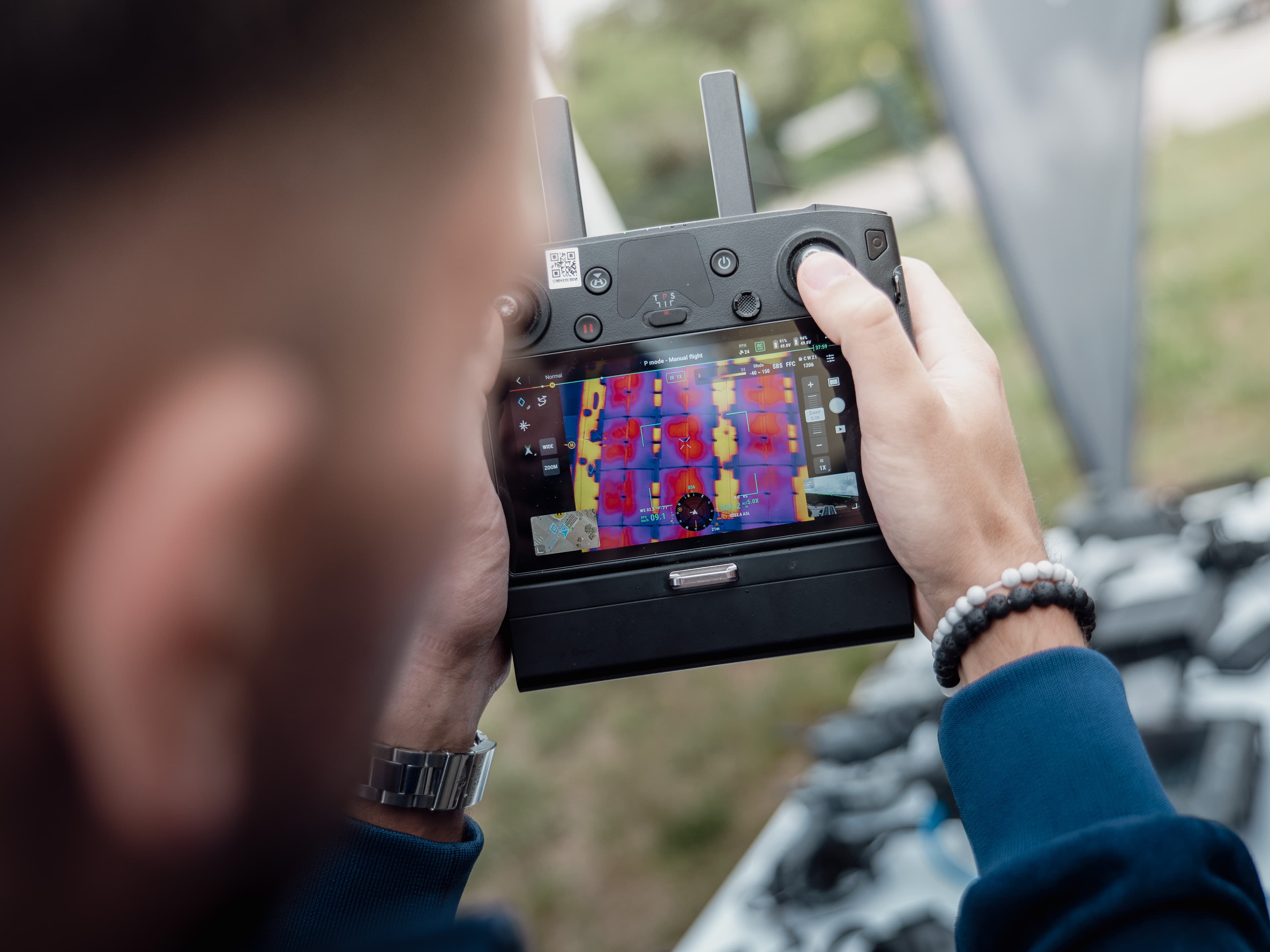

A Munka Gyakorlatban
Néhány referenciakép a végzett szolgáltatásokról
Gyakran Ismételt Kérdések
Évente egyszer, jellemzően tavasztól őszig, déli órákban (12-14 óra között), amikor a napsugárzás a legintenzívebb. Új telepítés átadás-átvételénél, garanciaigénylés előtt, vagy ha teljesítménycsökkenést tapasztalsz.
A felület és a komplexitás függvénye. Egy 1 MW-os napelempark felmérése ~160-320 ezer Ft, egy nagyobb (10+ MW) park ~1,6-2,4 millió Ft. Homlokzat-felmérés ~50-150 ezer Ft / homlokzat. Mezőgazdasági multispektrális felmérés ~50-100 ezer Ft / hektár. Pontos árat helyszín ismeretében tudunk adni.
Részletes PDF jegyzőkönyv (hibatáblázat, RGB+termo összehasonlítás, GPS koordináták), termo ortomozaik (georeferált), és kiértékelési javaslatok. Igény szerint egyedi formátumok (Raptor Maps, Scopito, Solar Monitor) is.
A felvétel 1 napon belül megvan a legtöbb projekt esetén. A kiértékelés további 3-5 munkanap, sürgős esetben 24-48 óra expressz.
Napelemnél: legalább 600 W/m² napsugárzás, tiszta idő, max 30%-os felhőzet, +10°C feletti környezeti hőmérséklet. Homlokzatnál: nincs ilyen szigorú feltétel, de optimális egy érzékeny hőmérséklet-különbség kül- és beltér között. Mezőgazdasági NDVI: tiszta nap, déli idő.
Kérj Egyedi Árajánlatot
Töltsd ki a rövid űrlapot, és 24 órán belül felvesszük veled a kapcsolatot egy személyre szabott árajánlattal.
